LITE ENERGY
Безукоризненная работа аппаратов данной серии гарантируется наследованием большинства узлов и технических решений из старших моделей. Стабилизатор разработан для тех, кто пытается найти маскимально рациональное и надежное решение для проблем с питающим напряжением, но при этом не переплачивать за топовые решения в области стабилизации напряжения.
■133-258В | 127-278В ■220В±4% | 5% ■12 ст. 10В |12В ■20% запас
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ
| ПАРАМЕТР | Ед.изм. | 8000ВА | 11000ВА | 15000ВА | 18000ВА | 22000ВА |
| Номинальная полная мощность стабилизатора | кВА | 8 | 11 | 15 | 18 | 22 |
| Пиковая полная мощность продолжительностью до 60 сек | кВА | 9,1 | 12,5 | 16,5 | 20 | 25 |
| Продолжительная нагрузочная способность при Uвх min 133В | 127В | кВА | 4,5 | 4,1 | 6,7 | 6,4 | 9,1 | 8,6 | 11 | 10,5 | 13,4 | 12,7 |
| Номинальный входной ток стабилизатора напряжения | А | 36 | 50 | 63 | 80 | 100 |
| Уставка срабатывания защиты токовой отсечки (по входному току) | А | 70 | 90 | 120 | 125 | 137 |
| Пиковое превышение тока (не более 3 сек) | А | 56 | 75 | 110 | 122 | 132,5 |
| Ток холостого хода, не более | мА | 90 | 110 | 140 | 160 | 190 |
| Вес брутто, не более | кг | 20 | 22,5 | 25 | 27 | 30 |

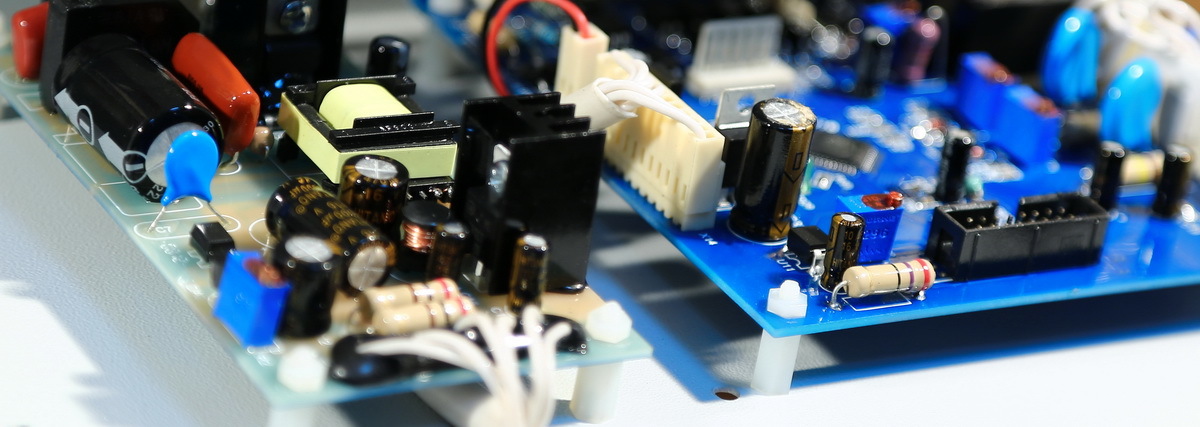

ВНУТРЕННИЕ КОМПОНЕНТЫ
Стабилизаторы Constanta Lite Energy комплектуются высококачественными компонентами и деталями для обеспечения безотказной работы и максимального срока эксплуатации изделия. Наша компания придерживается политики вложений денег, выделенных у многих для рекламных кампаний, в более высокой уровень технологий и дорогостоящие брендовые комплектующие. Данный подход по сути является скрытой рекламой, так как при таком подходе через высокий уровень удовлетворенности покупкой, наши клиенты приводят следующих через уверенную рекоментацию.
- СИСТЕМА ACTIVE PFC для экономии электроэнергии
- СИСТЕМА HOTSTART для предельной пусковой мощности
- СИСТЕМА AПВ - для перезапуска в автоматическом режиме
- АВТОТРАНСФОРМАТОР: МЕДНЫЙ (!) серии LITE, Украина
- ДАТЧИК ТОКА (ХОЛЛА): ALLEGRO, США
- ДАТЧИКИ ТЕМПЕРАТУРЫ: DS18B20+, DALLAS, США
- СИЛОВЫЕ ТИРИСТОРЫ: IXYS 100А 1200В , Германия
- МИКРОПРОЦЕССОРЫ: 2 отдельных ATMEL TQFP-44, США
- ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ: SAMSUNG, PHILLIPS, VISHAY, NXP
- ПЕЧАТНЫЕ ПЛАТЫ: многослойные, пр-во КОРЕЯ
- КЛЕММНЫЕ СОЕДИНЕНИЯ: SIMET, Польша
- ЭЛЕКТРОФУРНИТУРА: ЭКТ, Украина
- КАБЕЛЬНО-ПРОВОДНИКОВАЯ: ОДЕССА-КАБЕЛЬ, Украина
- ВЕНТИЛЯТОР: SUNON, заводской Китай
- ОХЛАДИТЕЛЬ: ОК-261 цельный алюминиевый, Украина
- ЛАКО-КРАСОЧНОЕ ПОКРЫТИЕ: IBA KIMYA, Турция
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | Ед.изм. | ЗНАЧЕНИЕ |
| Время срабатывания защиты токовой отсечки (модуль DT-200), не более | мс | 20 |
| Номинальное выходное стабилизированное напряжение | В | 220 |
| Диапазон стабилизации напряжения серии LITE | LITE W | В | 133-258 | 127-278 |
| Время реакции на изменение входного сетевого питающего напряжения, не более | мс | 20 |
| Выдержка времени срабатывания функции АПВ | мин | 5 |
| Максимальное отклонение выходного напряжения от номинального в диапазоне стабилизации (погрешность) серии LITE | LITE W | % | 4 | 5 |
| Количество ступеней регулирования стабилизированного напряжения | шт | 12 |
| Шаг регулирования напряжения (величина ступени) для серии LITE | LITE W | В | 10 | 12 |
| Возможность корректировки выходного напряжения | В | ±1..15 (205-235) |
| Выключение нагрузки по нижней границе входного напряжения | В | 100 |
| Возможность коррекции уставки защиты по минимальному входному напряжению (шаг 1В) | В | 80..120 |
| Выключение нагрузки по превышению верхней границы входного напряжения для серий LITE | LITE W | В | 273 | 290 |
| Возможность коррекции уставки защиты по максимальному входному напряжению LITE | LITE W (шаг 1В) | В | 265..290 | 280..305 |
| Выключение по верхней границе выходного напряжения нагрузки | В | 245 |
| Аварийное отключение стабилизатора по перенапряжению (аппаратная защита с модулем РН420) | В | 320 |
| Автоматическое включение стабилизатора после аварийного отключения аппаратной защитой от перенапряжения | В | 300 |
| Максимальный уровень входного напряжения, в базовой комплектации | с модулем РН420 | В | 320 | 420 |
| Выдержка времени на подачу выходного напряжения при первом включении и при выходе из аварийной ситуации | сек | 10 |
| Включение вентилятора охлаждения при температуре ключей, либо трансформатора | град С | 55 |
| Отключение нагрузки при перегреве силовых ключей, либо трансформатора | град С | 85 |
| Коэффициент мощности cos f | отн. ед. | 0,92 |
| Коэффициент полезного действия (130 - 230В) | отн. ед. | 0,67-0,92 |
| Средняя наработка на отказ | часов | 80000 |
| Степень пыле-, влагозащиты | IP21 | |
| Габариты корпуса (длина, высота, ширина), не более | мм | 240х450х165 |
| Габариты корпуса модели 22 кВА (длина, высота, ширина), не более | мм | 240х500х165 |
| Расстояние между осями пазов крепежной планки корпуса стабилизатора | мм | 212 |
